電子皮帶秤原理
時間：2021-04-15 16:15:23

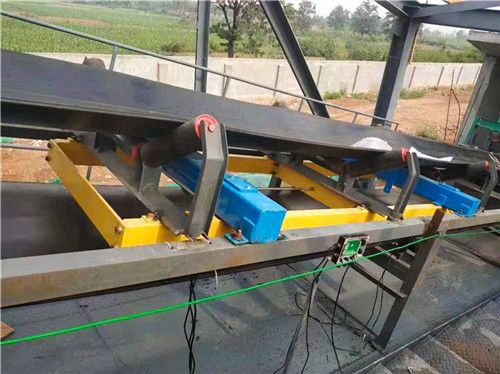

電子皮帶秤稱重橋安裝在輸送機架上，當物料通過時，計量托輥檢測到帶式輸送機上的物料重量，通過杠桿作用于稱重傳感器，產生與帶式輸送機負荷成正比的電壓信號。帶式輸送機上有一個稱重傳感器安裝在稱重橋上，工作時，將檢測到的物料重量輸送到稱重儀表上，同時由傳感器帶式輸送機的速度信號也輸送到稱重儀表上，儀表將速度信號與稱重信號進行積分處理，獲得瞬時流量和累計量。速度傳感器直接連接到大直徑速度測量滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖頻率與皮帶速度成正比。稱重儀從稱重傳感器和速度傳感器接收信號，通過積分計算得到瞬時流量值和累積重值，并分別顯示。
電子皮帶秤由鋼制機械秤、速度傳感器、高精度重量傳感器、電子皮帶秤控制顯示儀器等組成。，可以連續動態測量固體材料。稱重時，承重裝置將皮帶上材料的重力傳遞給稱重傳感器，稱重傳感器輸出與材料重力成正比的電壓(mV)信號。放大器放大后，送模/數轉換器變成數字量A，送到運算器；物料速度輸入速度傳感器后，速度傳感器即輸出脈沖數B，也送到運算器；運算器計算A和B后，得到這個測量周期的物料量。累計每個測量周期，電子皮帶秤可以得到皮帶上連續通過的物料總量。
